在工业生产、商业设施和大型设备供电中，20千瓦（kW）三相380V负载和电机的电缆选择与配线设计是确保电路安全、稳定运行的关键环节。电缆规格的选择直接关系到电流承载能力、电压降控制和长期运行的可靠性。
一、电缆规格选择的基本原理
电缆规格的选择主要基于其安全载流量，即电缆在特定条件下（如环境温度、敷设方式）能安全承载的最大电流（单位：安培，A）。对于三相380V电路，电流与功率、电压和功率因数的关系通过以下公式计算：
P = √3 × U × I × cosφ
其中：
• P：功率，单位为千瓦（kW）；
• √3：约1.732（三相电的相位系数）；
• U：相间电压，单位为伏特（V），三相电为380V；
• I：电流，单位为安培（A）；
• cosφ：功率因数，通常电机取0.8～0.85，其他负载取0.9～1。
通过计算电流（I），结合《电线电缆载流量》（GB/T 16895.15）标准，选择满足载流量的电缆截面积（单位：平方毫米，mm²）。此外，需考虑电缆材质（铜芯或铝芯）、敷设方式（明敷、穿管、埋地）、环境温度和线路长度等因素。
二、20kW三相380V负载的电缆规格
1. 电流计算
假设20kW负载为一般三相设备（如工业设备或大型空调），功率因数cosφ取0.9，电流计算如下：
I = P ÷ (√3 × U × cosφ) = 20 ÷ (1.732 × 380 × 0.9 × 10⁻³) ≈ 33.75A
因此，20kW三相380V负载的额定电流约为33.75A。
2. 电缆规格选择
根据国家标准，铜芯电缆的载流量（以聚氯乙烯绝缘电缆，环境温度25℃，穿管敷设为例）如下：
• 4mm²：约25～30A；
• 6mm²：约32～40A；
• 10mm²：约40～55A；
• 16mm²：约55～75A。
为确保安全，电缆载流量应大于实际电流的1.25倍（即33.75 × 1.25 ≈ 42.2A）。因此，6mm²铜芯电缆（载流量32～40A）略显不足，推荐使用10mm²铜芯电缆（载流量40～55A），以提供充足余量。
3. 铝芯电缆选择
铝芯电缆的导电性约为铜的60%，载流量较低。10mm²铝芯电缆的载流量约为32～40A，无法满足42.2A的需求。需选择16mm²铝芯电缆（载流量约45～60A）。
4. 推荐电缆规格
• 铜芯电缆：10mm²（安全可靠，适合长期运行）。
• 铝芯电缆：16mm²（成本较低，但需注意接头氧化）。
• 备注：工业和商业场景优先选择铜芯电缆，铝芯电缆多用于预算有限或临时线路。
三、20kW三相380V电机的电缆规格与配线
1. 电流计算
20kW三相电机通常用于工业场景（如水泵、压缩机），功率因数cosφ取0.85，电流计算如下：
I = P ÷ (√3 × U × cosφ) = 20 ÷ (1.732 × 380 × 0.85 × 10⁻³) ≈ 35.74A
因此，20kW三相380V电机的额定电流约为35.74A。
2. 考虑启动电流
电机启动时会产生较高的启动电流，通常为额定电流的5～7倍。假设启动电流为6倍：
I启动 = 35.74 × 6 ≈ 214.44A
启动电流持续时间短（通常几秒），电缆需能承受瞬时冲击，但更重要的是断路器和保护装置需匹配启动电流。电缆选型以额定电流（35.74A）为基础，安全载流量应为35.74 × 1.25 ≈ 44.68A。
3. 电缆规格选择
根据铜芯电缆载流量：
• 6mm²：约32～40A；
• 10mm²：约40～55A；
• 16mm²：约55～75A。
额定电流35.74A对应的安全载流量为44.68A，因此10mm²铜芯电缆（载流量40～55A）满足要求，提供足够余量以应对启动电流和长期运行。
4. 铝芯电缆选择
10mm²铝芯电缆载流量约为32～40A，需选择16mm²铝芯电缆（载流量45～60A）以满足44.68A的需求。
5. 推荐电缆规格
• 铜芯电缆：10mm²（兼顾成本与安全）。
• 铝芯电缆：16mm²（适合预算有限的场景）。
• 备注：电机电路推荐铜芯电缆，确保接线牢固，防止铝芯电缆氧化。
四、20kW三相电机的配线要求
1. 断路器选择
断路器需保护电路免受过载和短路影响，同时承受电机启动电流。额定电流35.74A，启动电流约214.44A，推荐：
• 断路器规格：50A三相断路器（额定电流的1.4倍，满足35.74 × 1.4 ≈ 50A）。
• 类型：C型或D型断路器，适合电机高启动电流场景。
• 备注：断路器应配备短路保护和过载保护功能。
2. 保护装置
• 热继电器：用于过载保护，设定电流为额定电流的1.1倍（约39.3A）。
• 接触器：选择额定电流大于35.74A的交流接触器，如50A型号，确保频繁启停的可靠性。
• 电机保护器：监测电机运行状态，防止缺相、过热或堵转。
3. 启动方式
20kW电机的启动方式影响配线设计：
• 直接启动：简单，但启动电流高（5～7倍），适合小功率电机或电网容量充足场景。
• 星三角启动：启动电流降至额定电流的2～3倍（约71.5～107.2A），推荐用于20kW电机，需配置星三角启动器。
• 软启动器或变频器：进一步降低启动电流，延长电机寿命，适合高精度或频繁启停场景。
4. 接线方式
• 电缆结构：三相电机需使用四芯电缆（三根相线+一根地线），如YJV-4×10mm²（铜芯）或YJLV-4×16mm²（铝芯）。
• 接线端子：使用铜鼻子或铜铝过渡接头，确保接触可靠，防止过热。
• 接地：电机外壳和电缆地线需可靠接地，符合《建筑电气工程施工质量验收规范》（GB 50303）。
五、影响电缆选择的其他因素
1. 敷设方式
• 明敷：散热良好，载流量较高（如10mm²铜芯电缆可达55A）。
• 穿管：散热受限，载流量降低（如10mm²铜芯电缆降至40～50A）。工业场景多采用穿管或桥架敷设。
• 埋地：需使用铠装电缆（如YJV22），并考虑土壤热阻。
2. 环境温度
高温降低电缆载流量。例如，40℃时载流量下降5%～10%。在电机附近或高温地区，建议选择更大截面积（如16mm²铜芯电缆）。
3. 线路长度
长距离线路因电阻导致电压降，影响电机性能。电压降计算公式为：
ΔU = I × L × R
其中：
• I：电流（35.74A）；
• L：线路长度（m）；
• R：电缆电阻率（铜芯约0.018Ω/mm²·m，铝芯约0.028Ω/mm²·m）。
根据《低压配电设计规范》（GB 50054），三相380V电路电压降应控制在5%以内（19V）。例如，35.74A，10mm²铜芯电缆，线路长度50m：
ΔU = 35.74 × 50 × 0.018 ÷ 10 ≈ 3.22V
电压降约0.85%（3.22 ÷ 380），满足要求。若线路超长（如100m），需增大至16mm²铜芯电缆。
4. 电缆材质
• 铜芯电缆：导电性好，机械强度高，适合长期运行。
• 铝芯电缆：成本低，但易氧化，接头需使用铜铝过渡接头，多用于临时线路。
六、实际应用中的注意事项
1. 20kW三相负载
适用场景：工业设备、大型空调或商用设施。
建议：
• 使用10mm²铜芯电缆，搭配50A断路器。
• 确保负载均衡，避免三相电流不平衡。
• 安装漏电保护器（RCD），提升安全性。
2. 20kW三相电机
适用场景：水泵、风机、压缩机等。
建议：
• 使用10mm²铜芯电缆，配备50A断路器、热继电器和接触器。
• 优先采用星三角启动或软启动器，降低启动电流。
• 定期检查电机运行温度和电缆接头，防止过热或松动。
3. 安全防护
• 接地系统：确保电机和电缆接地可靠，防止漏电事故。
• 过载保护：热继电器和电机保护器需定期校准。
• 专业施工：电缆选型和配线需由持证电工完成，符合《低压配电设计规范》（GB 50054）。
4. 符合国家规范
• 参考《电线电缆载流量》（GB/T 16895.15），确保载流量满足要求。
• 遵循《建筑电气工程施工质量验收规范》（GB 50303），规范施工流程。

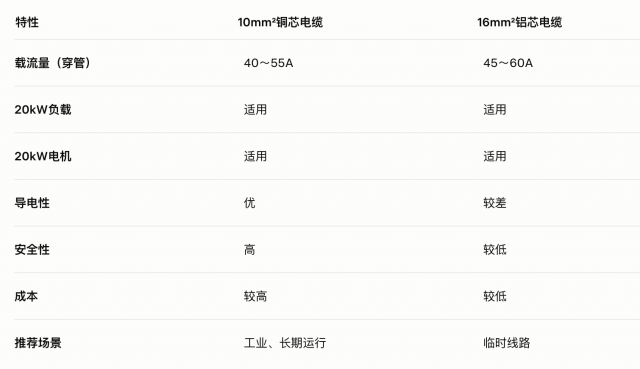

七、铜芯与铝芯电缆的对比
在实际应用中，需综合考虑敷设方式、环境温度、线路长度和电缆材质，优先选择铜芯电缆以确保安全性和可靠性。
