电缆绝缘电阻是衡量电缆绝缘性能的重要指标，直接关系到电力系统的安全性和可靠性。绝缘电阻的大小反映了电缆绝缘材料的电气隔离能力，能够有效防止漏电、短路或击穿等事故的发生。电缆绝缘电阻的测试和标准严格遵循国家规范，不同类型的电缆、电压等级和使用环境对绝缘电阻的要求各不相同。
一、电缆绝缘电阻的定义
绝缘电阻是指电缆绝缘材料在直流电压作用下，单位长度内阻止电流通过的能力，通常以兆欧（MΩ）为单位。绝缘电阻的大小取决于绝缘材料的质量、厚度、环境条件以及电缆的使用年限等因素。绝缘电阻测试的目的是评估电缆是否能够安全运行，防止因绝缘性能下降导致的电气故障。
在电力电缆中，绝缘电阻主要包括以下几个方面：
1. 芯间绝缘电阻：电缆各芯导体之间的绝缘电阻，用于检测芯间是否发生短路或漏电。
2. 芯对地绝缘电阻：电缆芯与接地层（如屏蔽层或铠装层）之间的绝缘电阻，用于评估电缆对外界的绝缘性能。
3. 护套绝缘电阻：电缆外护套对地或对其他部分的绝缘性能，通常用于检测护套是否破损。
二、电缆绝缘电阻的正常值范围
电缆绝缘电阻的正常值因电缆类型、额定电压、使用环境和测试条件而异。以下是几种常见电缆类型的绝缘电阻参考值（基于国家相关标准，如GB/T 12706-2008和GB/T 5023-2008）：
1. 低压电缆（0.6/1 kV）
• 对于聚氯乙烯（PVC）绝缘电缆，绝缘电阻通常应不低于100 MΩ·km（在20℃时）。
• 对于交联聚乙烯（XLPE）绝缘电缆，如WDZA-YJY电缆，绝缘电阻通常应不低于500 MΩ·km（在20℃时），因其绝缘材料性能更优。
• 测试电压：一般使用250 V或500 V直流电压进行测试。
2. 中压电缆（3 kV至35 kV）
• 交联聚乙烯绝缘电缆的绝缘电阻应不低于1000 MΩ·km（在20℃时）。
• 测试电压：通常使用1000 V或2500 V直流电压。
• 对于新电缆，绝缘电阻可能高达数千兆欧（GΩ），但使用一段时间后会略有下降。
3. 高压电缆（35 kV以上）
• 绝缘电阻要求更高，通常在2000 MΩ·km以上，甚至可达数万兆欧。
• 测试电压：根据电缆额定电压选择5000 V或更高直流电压。
4. 特殊电缆
• 低烟无卤阻燃电缆（如WDZA-YJY）：由于其绝缘材料为交联聚乙烯，绝缘电阻通常与普通XLPE电缆相当，约为500-1000 MΩ·km（20℃时）。
• 耐火电缆或矿物绝缘电缆：因其特殊绝缘材料（如氧化镁），绝缘电阻可能高达10 GΩ以上。
——温度修正
绝缘电阻与环境温度密切相关，温度升高会导致绝缘电阻下降。标准测试温度为20℃，若实际测试温度不同，需进行温度修正。常用的温度修正公式为： [ R₂₀ = Rₜ × K ] 其中：
• ( R₂₀)：20℃时的绝缘电阻（MΩ·km）。
• ( Rₜ)：测试温度t℃时的绝缘电阻（MΩ·km）。
• ( K )：温度修正系数，通常根据绝缘材料类型确定。
例如，PVC电缆的K值约为1.04（每升高1℃，电阻下降约4%）。
——合格标准
根据国家标准（如GB/T 3048.4-2007），电缆绝缘电阻的合格标准如下：
• 新电缆：绝缘电阻应远高于最低标准值，通常在数百至数千兆欧之间。
• 运行中的电缆：若绝缘电阻低于标准值（如低压电缆低于50 MΩ·km），需进一步检查，可能存在绝缘老化或受潮等问题。
• 最低合格值：不同电缆类型的标准值因具体型号而异，但一般不得低于国家标准规定的最小值。
三、绝缘电阻测试方法
绝缘电阻测试通常使用兆欧表（也称绝缘电阻测试仪）进行，测试步骤如下：
1. 准备工作
• 确保电缆断电，并与所有负载和电源断开连接。
• 检查测试环境，确保温度、湿度符合要求（湿度过高可能导致测试结果偏低）。
• 选择合适的兆欧表，测试电压应符合电缆额定电压要求（如低压电缆用500 V，中压电缆用2500 V）。
2. 测试步骤
• 芯间绝缘电阻测试：将兆欧表的两根测试线分别接在两根芯线上，施加直流电压，记录1分钟后的电阻值。
• 芯对地绝缘电阻测试：将一根测试线接在电缆芯上，另一根接在接地层或外护套上，记录电阻值。
• 护套绝缘电阻测试：将测试线接在护套与接地层之间，测量护套的绝缘性能。
• 测试时间通常为1分钟，以确保读数稳定。
3. 注意事项
• 测试前需对电缆放电，防止残余电荷影响测量结果。
• 避免在高湿度或低温环境下测试，以免水分或结露导致误差。
• 测试后再次放电，确保安全。
四、影响电缆绝缘电阻的因素
1. 绝缘材料
• 不同绝缘材料（如PVC、XLPE、EPR）的介电性能不同。交联聚乙烯（XLPE）因其分子结构致密，绝缘电阻通常高于PVC。
• 低烟无卤材料（如WDZA-YJY电缆）因其高纯度，绝缘电阻较高。
2. 环境条件
• 温度：温度升高，绝缘材料分子活动增强，绝缘电阻下降。
• 湿度：水分渗入绝缘层会导致电阻显著降低，尤其是在电缆接头或破损处。
• 污染：灰尘、油污或化学物质可能附着在电缆表面，降低绝缘性能。
3. 电缆老化
• 长期运行的电缆因热老化、机械应力或化学腐蚀，绝缘材料可能出现微裂纹或性能下降，导致电阻降低。
• 老化电缆的绝缘电阻可能从数千兆欧降至数百兆欧甚至更低。
4. 电缆长度：
绝缘电阻与电缆长度成反比，测试时需换算为每千米电阻值（MΩ·km）。

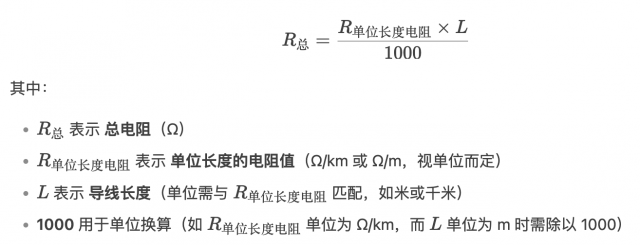

公式：
5. 制造质量与安装工艺：
• 绝缘层厚度不均、气泡或杂质可能导致电阻下降。
• 安装过程中电缆受力过度、弯曲半径过小或接头处理不当，也会影响绝缘性能。
五、实际应用中的注意事项
1. 定期检测
• 新安装的电缆需在敷设后进行绝缘电阻测试，确保无制造或安装缺陷。
• 运行中的电缆应每年或每两年测试一次，特别是在潮湿或高温环境中。
2. 异常处理
• 若绝缘电阻低于标准值，需检查电缆是否受潮、老化或破损。常见处理方法包括干燥处理、更换接头或整体更换电缆。
• 对于低压电缆，若电阻低于50 MΩ·km，建议进一步检查；对于中高压电缆，低于200 MΩ·km需引起重视。
3. 环境控制
• 在沿海或高湿度地区，建议使用防水性能更好的电缆（如带防水层的WDZA-YJY电缆）。
• 避免电缆长期暴露在高温或化学腐蚀环境中。
4. 记录与分析
• 建立电缆绝缘电阻测试档案，记录每次测试的温度、湿度、电阻值和测试电压，便于跟踪绝缘性能变化趋势。
• 若电阻持续下降，可能预示绝缘老化，需提前采取维护措施。
